7º eje para robots: guías lineales para automatización

¿Cuándo necesita un robot un 7º eje?

Un 7.º eje robótico resulta útil cuando el alcance de un robot instalado en una posición fija no es suficiente para realizar todas las tareas previstas.

En lugar de instalar un robot en cada estación, puedes montar el robot sobre una guía lineal motorizada para que se desplace entre distintas posiciones. Esto permite aprovechar mejor el equipo y diseñar células de automatización más flexibles.

Las aplicaciones habituales incluyen:

• Carga y descarga de máquinas: atender dos o más máquinas con un mismo robot.

• Manipulación de materiales: transportar piezas entre distintas estaciones.

• Pick and place: realizar operaciones de recogida y colocación a lo largo de una zona extensa.

• Paletizado y despaletizado: acceder a diferentes posiciones dentro de un área de trabajo.

• Montaje: trabajar en varias estaciones de ensamblaje.

• Inspección: revisar componentes de gran tamaño o situados en distintas posiciones.

• Procesos industriales: realizar operaciones de soldadura, aplicación de adhesivo o procesamiento a lo largo de piezas largas.

• Células flexibles: adaptar la posición del robot a distintas tareas de producción.

Un eje lineal para robot es especialmente interesante cuando las operaciones se realizan de forma secuencial. Si dos tareas deben ejecutarse simultáneamente, puede resultar más conveniente instalar dos robots independientes.

¿Qué 7º eje es compatible con tu robot?

El primer paso es identificar el fabricante y el modelo exacto del robot. El adaptador mecánico, la capacidad de carga, el motor y la integración con el sistema de control deben ser compatibles con el equipo.

Una guía lineal diseñada para un cobot ligero no tiene necesariamente la rigidez, la capacidad de carga o el accionamiento adecuados para un robot industrial de mayor tamaño.

En RBTX puedes encontrar soluciones para distintas familias de robots, entre ellas:

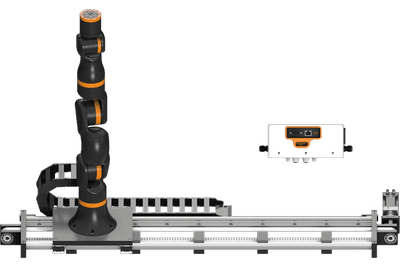

• igus robolink DP.

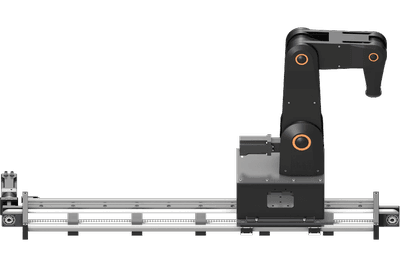

• igus ReBeL.

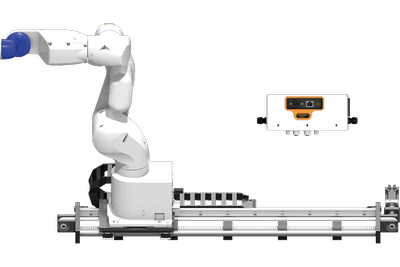

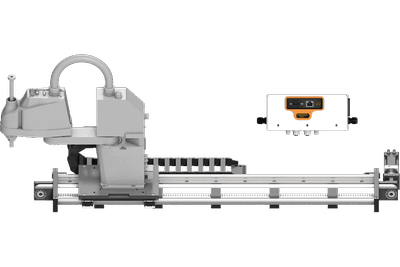

• Robots SCARA de Epson.

• Epson VT6.

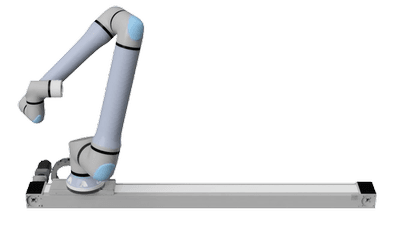

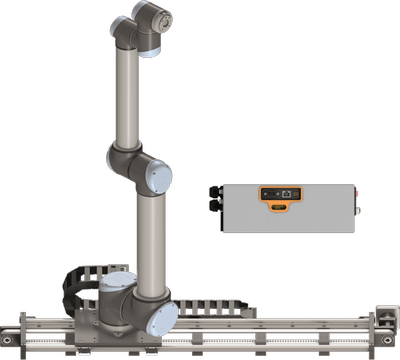

• Universal Robots de diferentes capacidades.

También pueden existir soluciones para robots ABB y otros fabricantes. La disponibilidad y la configuración dependen del modelo concreto y de los requisitos de la aplicación.

Qué comprobar antes de elegir un eje lineal

Antes de comprar, comprueba también la orientación de montaje, los accesorios incluidos y los requisitos de programación.

¿Qué carga debe soportar un 7º eje?

Un eje lineal para robots industriales no desplaza únicamente la pieza de trabajo. Debe mover el robot y todos los elementos instalados sobre el carro.

La carga móvil puede incluir:

• El robot completo.

• La placa o el adaptador de montaje.

• La pinza o herramienta de proceso.

• La pieza manipulada, cuando corresponda.

• Las cámaras y los sensores montados en el robot.

• Los cables, las mangueras y otros elementos móviles.

• Los accesorios adicionales instalados en el conjunto.

Como estimación inicial:

Carga móvil = robot + herramienta + pieza + accesorios móviles

Esta suma sirve para preparar la selección, pero no sustituye el dimensionamiento mecánico del fabricante. También deben verificarse las cargas radiales y axiales, los momentos generados, la posición del centro de gravedad y las condiciones dinámicas de funcionamiento.

La geometría del conjunto importa tanto como su peso. Una herramienta larga que sobresale del robot puede generar momentos mayores que una herramienta compacta de la misma masa.

Por eso, conviene recopilar tanto el peso como las dimensiones principales del conjunto antes de seleccionar una unidad de transferencia lineal.

¿Qué longitud de recorrido necesita el robot?

La longitud de recorrido indica la distancia que puede desplazarse el robot a lo largo de la guía lineal. Para calcularla, no basta con medir la separación entre dos máquinas: también hay que considerar el alcance del robot y la ubicación exacta de cada punto de trabajo.

Ten en cuenta los siguientes elementos:

• Distancia entre las estaciones de trabajo.

• Posición de la base del robot sobre el carro.

• Alcance del brazo robótico.

• Posiciones de recogida y entrega.

• Espacio disponible en ambos extremos de la guía.

• Distancia respecto a paredes y otros equipos.

• Espacio necesario para cables, mangueras y cadena portacables.

• Posibles ampliaciones futuras de la célula.

Un eje más largo no es necesariamente mejor. Puede ocupar más espacio y aumentar las exigencias de soporte, alineación, instalación y gestión de cables.

Selecciona un recorrido que cubra los puntos de trabajo reales y permita los ajustes razonables que requiera el proceso.

¿Qué velocidad debe tener el 7º eje?

La velocidad necesaria depende de la frecuencia con la que el robot cambie de posición y de la distancia recorrida en cada ciclo.

En aplicaciones de carga de máquinas, el desplazamiento entre estaciones puede influir directamente en la productividad. En tareas de inspección o montaje más lentas, la velocidad máxima del eje puede ser menos determinante.

Para evaluar el movimiento, responde a tres preguntas:

1. ¿Qué distancia debe recorrer el robot en cada ciclo?

2. ¿Cuántas veces tiene que cambiar de posición?

3. ¿Cuánto tiempo puede dedicar a cada desplazamiento?

La velocidad máxima es solo una parte del cálculo. La aceleración, la deceleración y el tiempo necesario para alcanzar una posición estable también influyen en el ciclo total.

Un eje más rápido no siempre mejora la productividad si el robot debe esperar a que termine una operación de mecanizado, una cinta transportadora o una intervención del operario.

Por tanto, compara el tiempo de ciclo completo, no únicamente la velocidad máxima indicada en la ficha técnica.

¿Qué precisión necesita el eje lineal?

La precisión y la repetibilidad de posicionamiento requeridas dependen de la aplicación. Para transportar materiales entre zonas amplias pueden ser suficientes unas exigencias moderadas, mientras que las operaciones de montaje, inspección o procesamiento pueden requerir un posicionamiento más consistente.

No evalúes únicamente la guía lineal. El robot, la estructura de soporte, la herramienta, el utillaje y la posición de la pieza influyen en el resultado final.

Comprueba las especificaciones de precisión y repetibilidad del sistema seleccionado y verifica que se refieren a las condiciones de funcionamiento relevantes para tu aplicación.

¿Cómo se controla un 7º eje?

El eje lineal necesita un accionamiento y un sistema de control adecuados. La arquitectura depende del producto, del fabricante del robot y del nivel de coordinación que requiera la aplicación.

La integración puede realizarse mediante:

• El controlador del robot.

• Entradas y salidas digitales.

• Un PLC.

• Un controlador de motor independiente.

• Software específico del fabricante.

• Módulos de programación preparados para determinados robots.

Antes de seleccionar un sistema, confirma qué componentes de control están incluidos y cuáles deben adquirirse por separado.

Desplazamiento entre posiciones fijas

En una configuración sencilla, el eje se desplaza hasta una posición definida, como una máquina, una estación de montaje, un palé o una posición de referencia. Cuando llega a la posición prevista, el robot comienza su operación.

Este método puede ser adecuado para:

• Carga y descarga de varias máquinas.

• Estaciones de trabajo fijas.

• Cambio de palés.

• Aplicaciones sencillas de recogida y colocación.

Movimiento coordinado del robot y el eje

En aplicaciones más avanzadas, el robot y el eje lineal se mueven de forma coordinada durante el proceso.

Esta configuración puede ser útil para:

• Soldadura a lo largo de piezas extensas.

• Aplicación de adhesivo en componentes grandes.

• Inspección de superficies largas.

• Procesos que necesitan movimiento continuo.

El movimiento coordinado requiere una planificación y programación más complejas que el desplazamiento entre posiciones fijas. No todos los sistemas admiten las mismas funciones, por lo que es necesario verificar la compatibilidad del controlador y del software.

Antes de comprar, determina si el eje solo debe posicionar el robot entre estaciones o si tiene que moverse durante la propia operación.

¿Qué incluye un sistema de eje lineal para robots?

Una guía lineal por sí sola no siempre constituye un sistema completo de 7.º eje. Según el producto, algunos componentes pueden estar incluidos y otros deben adquirirse por separado.

Dos productos visualmente similares pueden ofrecer alcances de suministro diferentes. Compara el conjunto completo y no únicamente la guía lineal.

¿Por qué es importante la gestión de cables?

Cuando el robot se desplaza por el eje lineal, los cables y las mangueras también tienen que acompañar el movimiento. Entre ellos pueden encontrarse:

• Cables de alimentación del robot.

• Cables de control y comunicación.

• Cables de la pinza o herramienta.

• Conexiones de cámaras y sensores.

• Mangueras neumáticas.

• Otras líneas de proceso.

Una cadena portacables guía estos elementos a lo largo del recorrido y ayuda a evitar que queden sueltos, se doblen de forma inadecuada o sufran daños durante el movimiento.

Antes de comprar, comprueba:

• Qué cables y mangueras deben desplazarse.

• Qué longitud necesitan.

• Qué conectores utilizan.

• Si la aplicación requiere alimentación neumática.

• Si la cadena portacables está incluida.

• Si queda espacio para futuras conexiones.

La gestión de cables puede influir tanto en el coste total como en el esfuerzo de instalación. No des por hecho que está incluida: revisa el alcance de suministro de cada producto.

7º eje para robots ABB y otros fabricantes

Un 7.º eje para ABB permite ampliar el área de trabajo de un robot compatible y desplazarlo entre máquinas, palés, estaciones o posiciones a lo largo de una pieza de gran tamaño.

La compatibilidad depende del modelo exacto del robot. Un eje destinado a un robot compacto puede tener requisitos diferentes de los de un sistema para un robot industrial de mayor tamaño.

Para evaluar una solución para ABB u otro fabricante, reúne esta información:

• Fabricante y modelo del robot.

• Peso del robot y de los elementos móviles.

• Herramienta y pieza de trabajo.

• Longitud de recorrido necesaria.

• Velocidad de desplazamiento.

• Controlador disponible.

• Orientación y condiciones de montaje.

• Cables y mangueras.

• Espacio de instalación.

En robótica industrial, el movimiento lineal externo puede ampliar el alcance y permitir que un mismo robot atienda varias máquinas. Sin embargo, la selección requiere comprobar tanto la compatibilidad mecánica como la integración del control.

Si no encuentras una configuración preparada para tu modelo concreto, consulta si es posible adaptar una solución al robot y a las condiciones de la aplicación.

¿7º eje, robot de mayor alcance o dos robots?

Un eje lineal no es la única forma de ampliar la cobertura de un sistema robotizado. La opción adecuada depende de las distancias, la simultaneidad de las tareas, el espacio disponible y el coste total de integración.

Un robot sobre una guía lineal puede realizar varias operaciones, pero necesita tiempo para desplazarse entre ellas.

Si dos máquinas deben cargarse simultáneamente, dos robots pueden ofrecer una solución más apropiada. Si las operaciones se realizan de forma secuencial y hay tiempo disponible entre ciclos, un 7.º eje puede ayudar a aprovechar mejor el robot existente.

¿Qué configuración de 7.º eje necesita tu aplicación?

Utiliza estos criterios para reducir las opciones antes de comparar las fichas técnicas y los precios de los productos disponibles.

¿Cuánto cuesta un sistema de 7º eje?

El precio de un 7.º eje para robots industriales depende del modelo de robot, la longitud de recorrido, la carga móvil, la velocidad, el sistema de control y los componentes incluidos.

Una guía de menor precio puede requerir gastos adicionales si el motor, el controlador, el adaptador o la cadena portacables no están incluidos.

Por otro lado, un sistema preconfigurado puede reducir el trabajo de ingeniería y montaje, aunque su precio de compra sea superior al de algunos componentes por separado.

Para comparar opciones, revisa el alcance de suministro, la compatibilidad y los costes de instalación e integración. El precio de la guía no representa necesariamente el coste del sistema completo.

Cómo elegir un 7º eje para tu robot

Para identificar una solución adecuada, define estos puntos antes de solicitar una oferta:

1. Modelo del robot: fabricante, referencia y configuración.

2. Aplicación: máquinas, estaciones o zonas que debe alcanzar.

3. Recorrido: distancia total necesaria para llegar a los puntos de trabajo.

4. Carga móvil: robot, herramienta, pieza y accesorios.

5. Velocidad: tiempo disponible para los desplazamientos.

6. Tipo de movimiento: posiciones fijas o movimiento coordinado con el robot.

7. Control: controlador del robot, PLC e interfaces disponibles.

8. Gestión de cables: conexiones y mangueras que deben acompañar al movimiento.

9. Alcance del suministro: componentes incluidos y elementos adicionales necesarios.

Con estos datos podrás acotar la selección y comparar los sistemas que se ajusten a tu aplicación.

Preguntas frecuentes sobre el 7º eje para robots

¿Qué es el 7º eje de un robot?

Es un eje de movimiento adicional, normalmente lineal, que desplaza el robot completo a lo largo de una guía. Permite ampliar su área de trabajo y acceder a varias posiciones desde una misma instalación.

¿Un 7º eje es lo mismo que una guía lineal para robots?

Los términos suelen utilizarse para describir el mismo concepto general, aunque una guía lineal puede ser solo un componente mecánico. Un sistema completo de 7.º eje puede incluir también carro, motor, controlador, adaptador y gestión de cables.

¿Se puede instalar cualquier robot en un 7º eje?

No automáticamente. Deben comprobarse la capacidad de carga, las dimensiones, el adaptador mecánico, el accionamiento y la compatibilidad del sistema de control con el modelo exacto del robot.

¿Hay 7º ejes para robots ABB?

Es posible configurar ejes externos para determinados robots ABB. La solución debe seleccionarse según el modelo, la carga móvil, la longitud de recorrido y los requisitos de integración.

¿Existen ejes lineales para otras marcas de robots?

Sí. Hay soluciones preparadas para determinadas familias de robots y también pueden evaluarse configuraciones adaptadas a otros fabricantes. La disponibilidad depende del modelo y de los requisitos técnicos.

¿Cómo se calcula la carga que debe soportar el eje?

Hay que considerar el robot, la placa de montaje, la herramienta, la pieza y los accesorios móviles. Además del peso total, deben verificarse las cargas y los momentos admisibles del sistema.

¿Qué longitud de recorrido necesito?

Depende de las posiciones que debe alcanzar el robot, su alcance, la ubicación de la base sobre el carro y el espacio necesario en los extremos de la guía. También deben contemplarse los cables y las posibles ampliaciones.

¿El 7º eje necesita un controlador independiente?

Depende de la solución. Algunos sistemas se controlan mediante el controlador del robot o software específico; otros requieren un controlador de motor independiente. Comprueba las interfaces y los componentes incluidos.

¿El robot y el eje pueden moverse simultáneamente?

Sí, si el sistema de control admite el movimiento coordinado. En aplicaciones más sencillas, el eje puede desplazarse primero hasta una posición definida y el robot comenzar después su tarea.

¿La cadena portacables está siempre incluida?

No. La cadena portacables, los cables y las mangueras pueden estar incluidos o venderse por separado. Comprueba el alcance de suministro antes de comparar precios.

¿Cuándo conviene instalar dos robots en lugar de un robot sobre un eje lineal?

Dos robots pueden ser preferibles cuando varias operaciones deben realizarse simultáneamente. Un eje lineal puede ser adecuado cuando un solo robot puede atender distintas estaciones de forma secuencial y el tiempo de desplazamiento encaja en el ciclo de producción.

Compara 7º ejes para robots en RBTX

Un 7º eje para robots puede ampliar el alcance de un cobot o robot industrial y permitir que atienda varias máquinas o estaciones de trabajo. Para elegir la solución adecuada, compara la compatibilidad con el robot, la carga móvil, la longitud de recorrido, la velocidad, el control y los componentes incluidos.

En RBTX puedes explorar sistemas de guías lineales para diferentes fabricantes y aplicaciones. Revisa las especificaciones de cada producto y comprueba los requisitos mecánicos y de control antes de seleccionar la configuración.
