1 / 4Colocar conectores planos en el portaherramientas
)
)
Precio del hardware:
DOF
3
Espacio de trabajo
400x400x150
mm
Carga útil máxima
5
kg

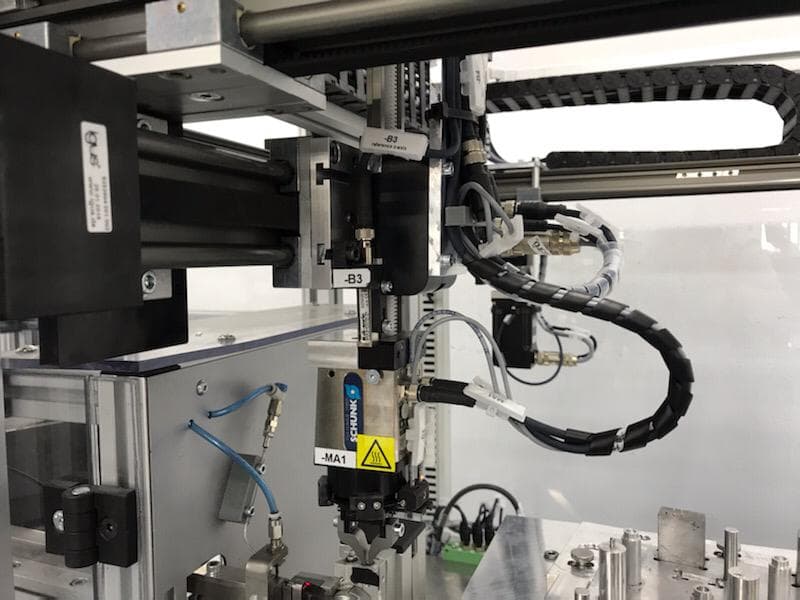

Automatización del montaje de conectores planos con el robot de sala de igus y la pinza de Schunk

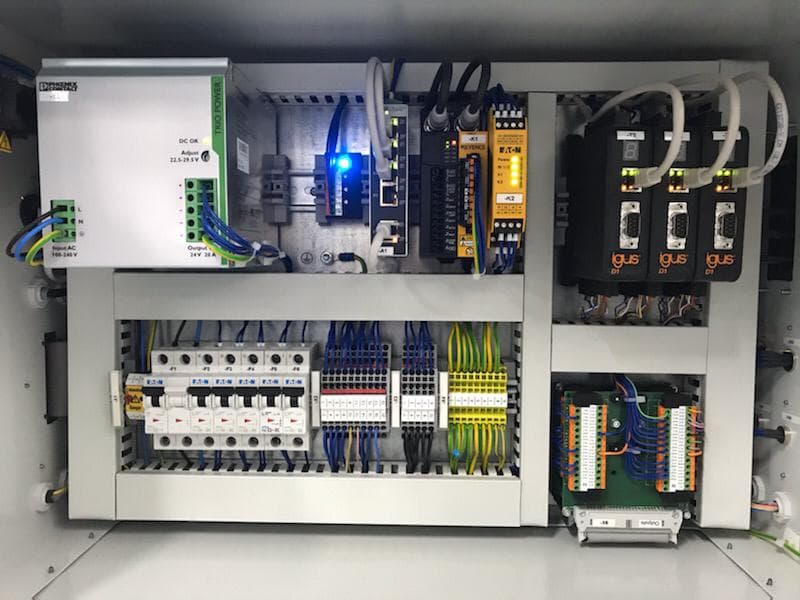

Pantel Elektronik está especializada en la fabricación de módulos planos adaptados a los requisitos de cada cliente. Para optimizar su proceso de inserción de conectores planos en componentes electrónicos, un robot de sala de igus (500x500x100) equipado con un módulo de pinza y giro de Schunk automatiza esta tarea. Los conectores, que se suministran a granel, se separan mediante un alimentador vibratorio antes de insertarse en los portaherramientas en posiciones predefinidas. El sistema se controla con un PC industrial con LabVIEW y ofrece una GUI clara, además de mantenimiento remoto asistido por webcam para realizar ajustes con facilidad. Los empleados preparan los módulos planos en paralelo mientras el robot carga el siguiente portaherramientas, lo que reduce el tiempo de montaje en casi un 50 % y mejora la precisión.
¿Cuál es la aplicación?
El sistema automatiza la carga y el posicionamiento de conectores para la producción de módulos planos y reduce al mínimo el esfuerzo manual en los flujos de trabajo del montaje electrónico.
¿Qué ventajas ofrece la solución?
Menor tiempo de montaje: el procesamiento en paralelo reduce la duración de la tarea en un 50 %.
Mayor precisión: la inserción automatizada garantiza una calidad constante.
Control avanzado: la GUI de LabVIEW garantiza un manejo claro y modificaciones sencillas.
¿Qué ventajas ofrece el robot?
El robot de sala de igus mejora la eficiencia del flujo de trabajo gracias a:
Movimiento fiable: posicionamiento preciso de los conectores en los portaherramientas.
Diseño compacto: se integra sin problemas en los puestos de montaje.
Reducción de errores: la automatización minimiza los fallos en tareas repetitivas.
Optimización del montaje electrónico con la robótica de igus
La integración del robot de sala de igus y la pinza de Schunk por parte de Pantel Elektronik garantiza un montaje de conectores planos más rápido y preciso. Al reducir las tareas monótonas de los empleados y acortar el tiempo de producción, el sistema aumenta la productividad y contribuye a una calidad constante en la fabricación electrónica moderna.
3 componentes
)
)
)
)
)
)
)
)
